麻豆影视-久久九-禁18网站-不卡免费视频-久草视频在线免费-久久96-国产中文字幕一区-日韩一级网站-无毛av-青娱乐最新官网-国产精视频-av电影资源-成年人晚上看的视频-欧美亚洲电影-天天爽天天爽夜夜爽毛片

上海昌吉

服務(wù)熱線：176 2192 3717
176 2192 3717

他們都在找： 上海昌吉SYD-0719C-1自動車轍
當(dāng)前位置：昌吉 > 技術(shù)支持 >

上海昌吉利用旋轉(zhuǎn)黏度計(jì)測試溶劑特性

導(dǎo)讀:本研究上海昌吉地質(zhì)儀器有限公司采用旋轉(zhuǎn)黏度計(jì)，研究了聚氧化乙烯(PEO)的粒度、結(jié)晶度、溶解溫度、溶液濃度、溶液pH值對其在水中溶解速度的影響。


返回列表 來源：未知 發(fā)布日期：2019-07-26 10:47【大 中 小】
上海昌吉地質(zhì)儀器有限公司了解到聚氧化乙烯(英文縮寫為PEO)是一種由環(huán)氧乙烷開環(huán)聚合而成的、非離子型的聚合物，具有水溶性好、化學(xué)毒性低、能夠氧化降解等一系列優(yōu)點(diǎn)。PEO的結(jié)構(gòu)單元為［—CH2—CH2—O—］n，相對分子質(zhì)量可在10萬~600萬之間變化。目前，相對高分子質(zhì)量(～600萬)的PEO因具有良好的分散、絮凝等作用，在造紙領(lǐng)域中有著廣泛應(yīng)用，國內(nèi)市場目前，有關(guān)高分子溶解速度方面的研究較少，也缺乏相關(guān)測試標(biāo)準(zhǔn)。能夠用于測試高分子材料(主要是聚丙烯酰胺)溶解速度的方法主要有目測法、電導(dǎo)率法以及黏度法。目測法主要依賴人眼觀察，實(shí)驗(yàn)精度較差;電導(dǎo)率法通過檢測溶液電導(dǎo)率變化測試離子型高分子化合物的溶解過程，不適宜于非離子型聚合物的測試，如PEO。

相較而言，黏度法更適宜于PEO溶解速度的測試。在溶解過程中，PEO的分子鏈不斷解纏、不斷在水中擴(kuò)散，因此溶液黏度不斷上升，直到高分子溶質(zhì)全部溶解，溶液黏度才能達(dá)到穩(wěn)定狀態(tài)。而從加入溶質(zhì)到溶液黏度達(dá)到穩(wěn)定值的這一段時(shí)間，即為溶解時(shí)間。本研究上海昌吉地質(zhì)儀器有限公司采用旋轉(zhuǎn)黏度計(jì)，通過測試PEO在溶解過程的實(shí)時(shí)黏度，并以PEO溶液黏度達(dá)到穩(wěn)定值時(shí)作為PEO的溶解終點(diǎn)，衡量其溶解時(shí)間。通過凝膠滲透色譜(GPC)、激光粒度分析、差示掃描量熱法(DSC)、掃描電鏡(SEM)等分析PEO的主要性質(zhì)，進(jìn)一步研究粒度分布、溶液pH值、溶解溫度、溶液濃度等因素對PEO溶解速度的影響，并進(jìn)行溶解動力學(xué)學(xué)研究。


1溶劑pH值的影響
使用HCl和NaOH調(diào)節(jié)去離子水的pH值，然后取20~40目的PEO配置質(zhì)量分?jǐn)?shù)為0.04%的水溶液。圖1所示為不同pH值下PEO的溶解時(shí)間和穩(wěn)定黏度。由圖1可以看出，在酸堿環(huán)境中，PEO的溶解時(shí)間均有一定程度的縮短，其中酸性環(huán)境更利于PEO的溶解。根據(jù)溶液黏度的變化情況可知，在酸性環(huán)境下，PEO的黏度具有一定的下降。這表明，在酸性環(huán)境中，PEO溶解時(shí)間縮短是由于PEO發(fā)生了部分降解所致。而在堿性環(huán)境中，PEO比較穩(wěn)定(黏度未明顯下降)，其溶解時(shí)間縮短很可能是因?yàn)镹aOH對高分子鏈有一定的解纏活化作用。

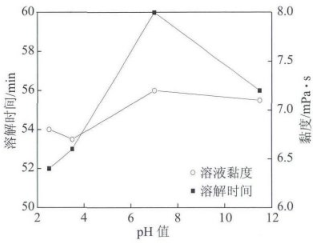

      圖1不同pH值下PEO的溶解時(shí)間及溶液黏度
2結(jié)論
選用旋轉(zhuǎn)黏度計(jì)測試聚氧化乙烯(PEO)的溶解時(shí)間，上海昌吉地質(zhì)儀器有限公司研究了影響PEO溶解時(shí)間的主要因素。研究表明，粒度是影響PEO溶解時(shí)間的關(guān)鍵因素，受水分子在PEO顆粒中擴(kuò)散速度的影響，大顆粒的PEO粉末，尤其是粒徑在600μm以上的顆粒更難溶解;而小顆粒PEO中由于含有較多的二氧化硅分散劑溶解時(shí)間較長。將PEO粉碎成40~60目的顆粒，可以將PEO的溶解時(shí)間縮短50%以上。在酸性環(huán)境中雖然利于PEO的溶解，但是降低了PEO溶液的黏度，與之相比，PEO在堿性中比較穩(wěn)定。上海昌吉地質(zhì)儀器有限公司通過研究PEO的溶解動力學(xué)行為，發(fā)現(xiàn)PEO在水中的溶解屬于零級反應(yīng)，溶解速度與PEO濃度無關(guān)，溶解活化能較低，屬于易溶于水的聚合物。
